水泵控制器开发板 3D Model
水泵控制器开发板
恩创致力于智能家居解决方案，为人们打造更智慧、便捷的生活。作为嵌入式应用技术革新者，恩创不断推动着家居互联、智能互联解决方案创新。该产品用于说明移动充电设备控制主板的设计目标、功能要求及应用范围。
本产品采用 分体式结构设计：控制主板与充电接口板分离，既提升了系统的模块化程度，也有效减少了因外部环境因素（如湿气、溅水）对核心控制电路的影响。充电接口板主要负责外部电源输入与连接，而控制主板则实现核心逻辑控制、驱动及保护功能。通过该设计，系统在保证 可靠性、防水性 的同时，也兼顾了 维护便利性与扩展性。
将对移动充电设备多功能主板的 系统架构、主要功能、接口定义及可靠性要求 进行详细说明，为后续的研发、测试、生产和质量保证提供统一的技术依据。
外观与尺寸

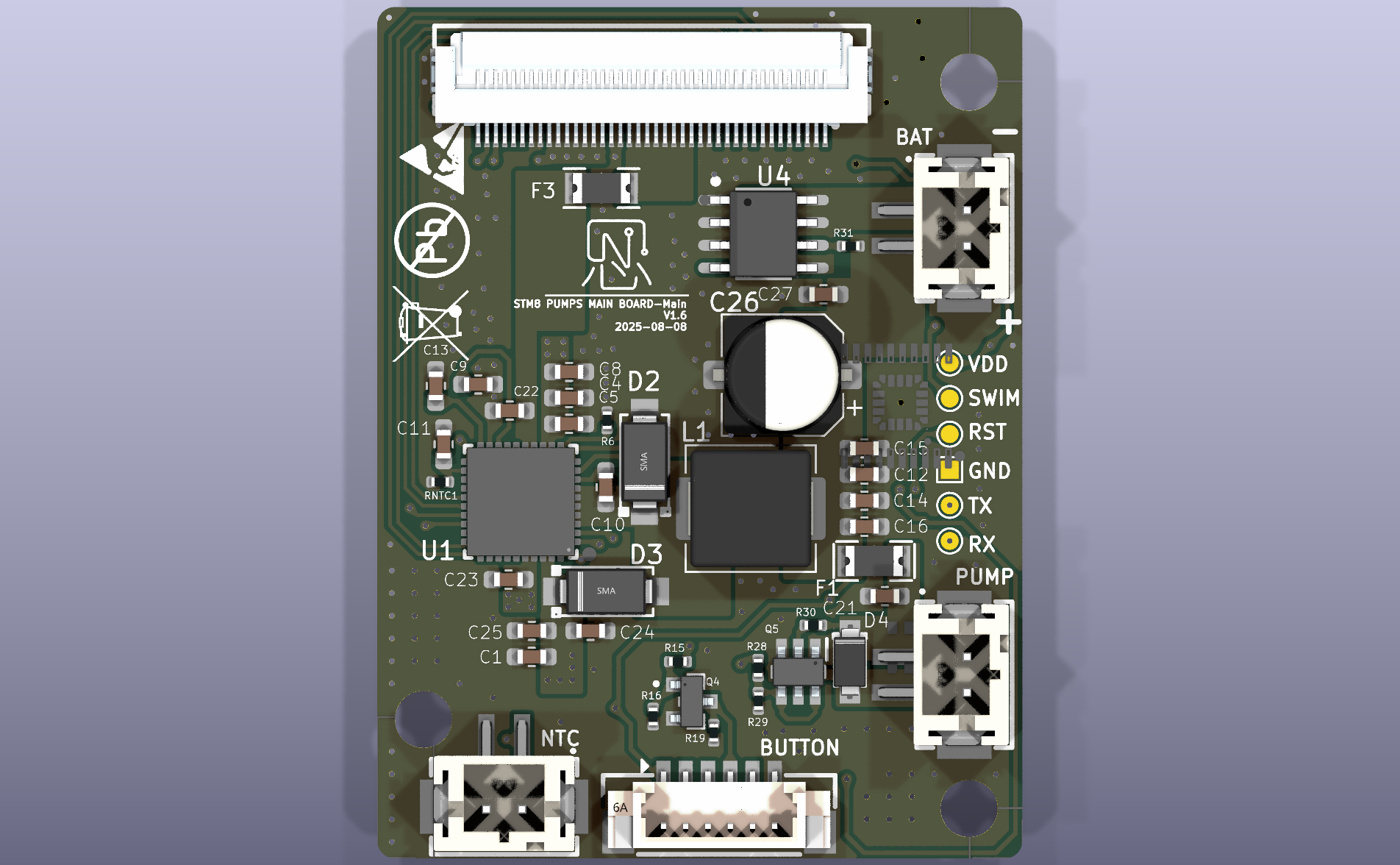

1、控制器板外观正面图如下：

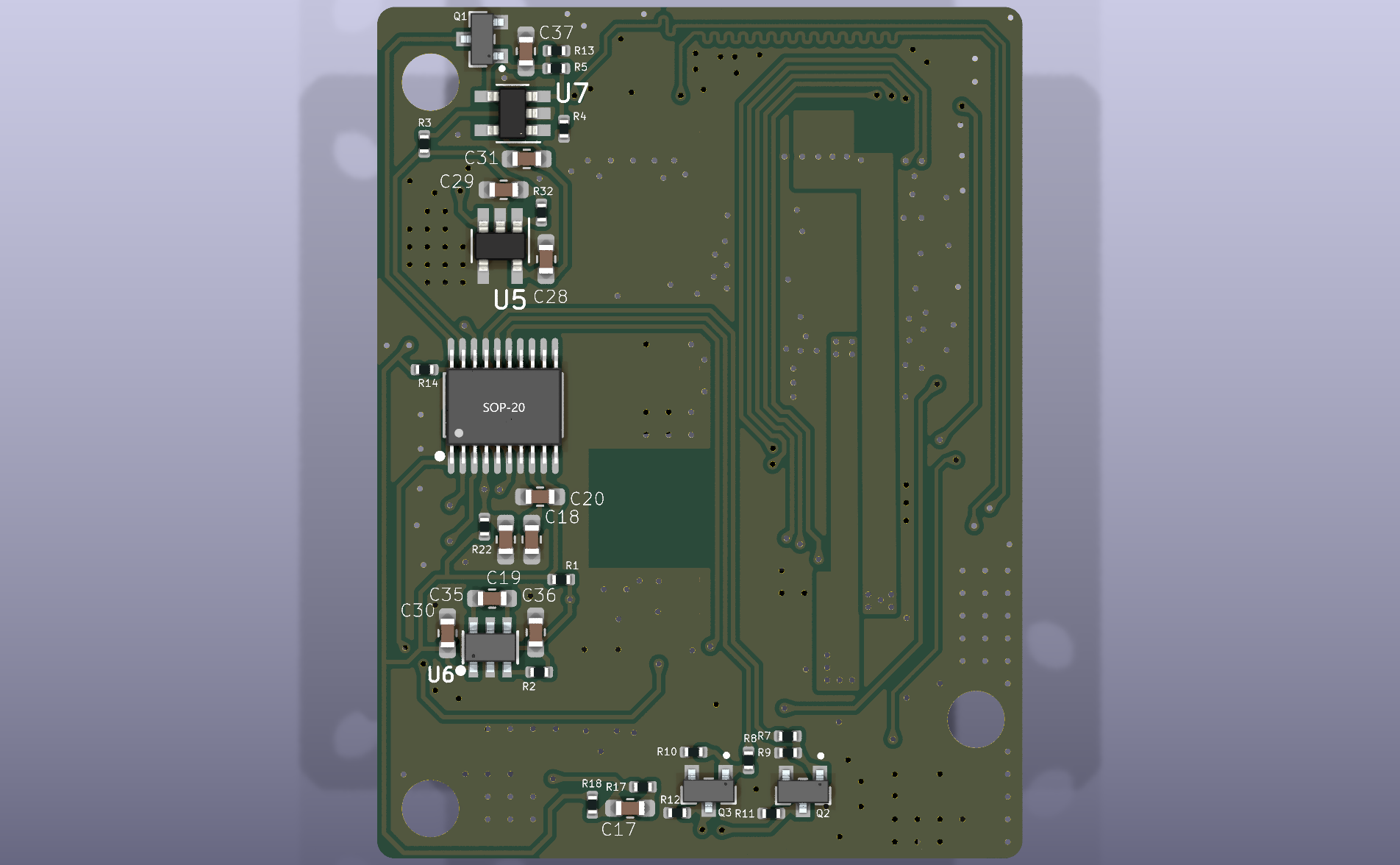

2、控制器板外观反面图如下：

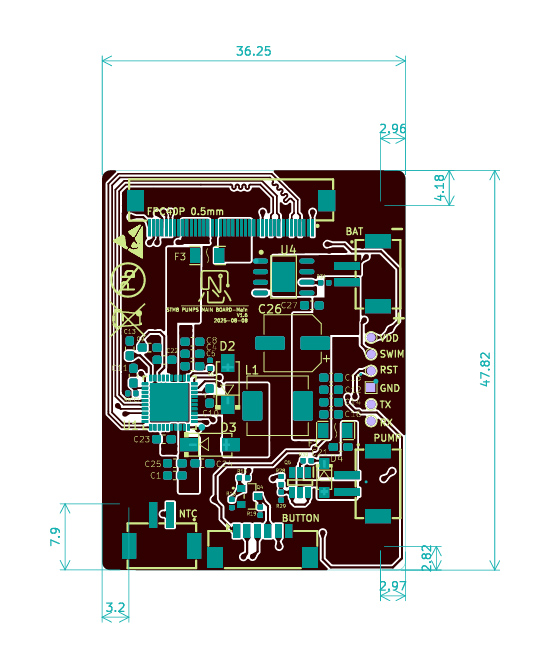

3、控制器板尺寸
长：36.25mm
宽：47.82mm
安装孔距：
|
右上角孔（BAT旁）
|
左下角孔（NTC旁）
|
右下角孔（PUMP 旁）
|
|
距离右边缘：2.96 mm
|
距离左边缘：3.2 mm
|
距离右边缘：2.97 mm
|
|
距离上边缘：4.18 mm
|
距离下边缘：7.9 mm
|
距离下边缘：2.82 mm
|

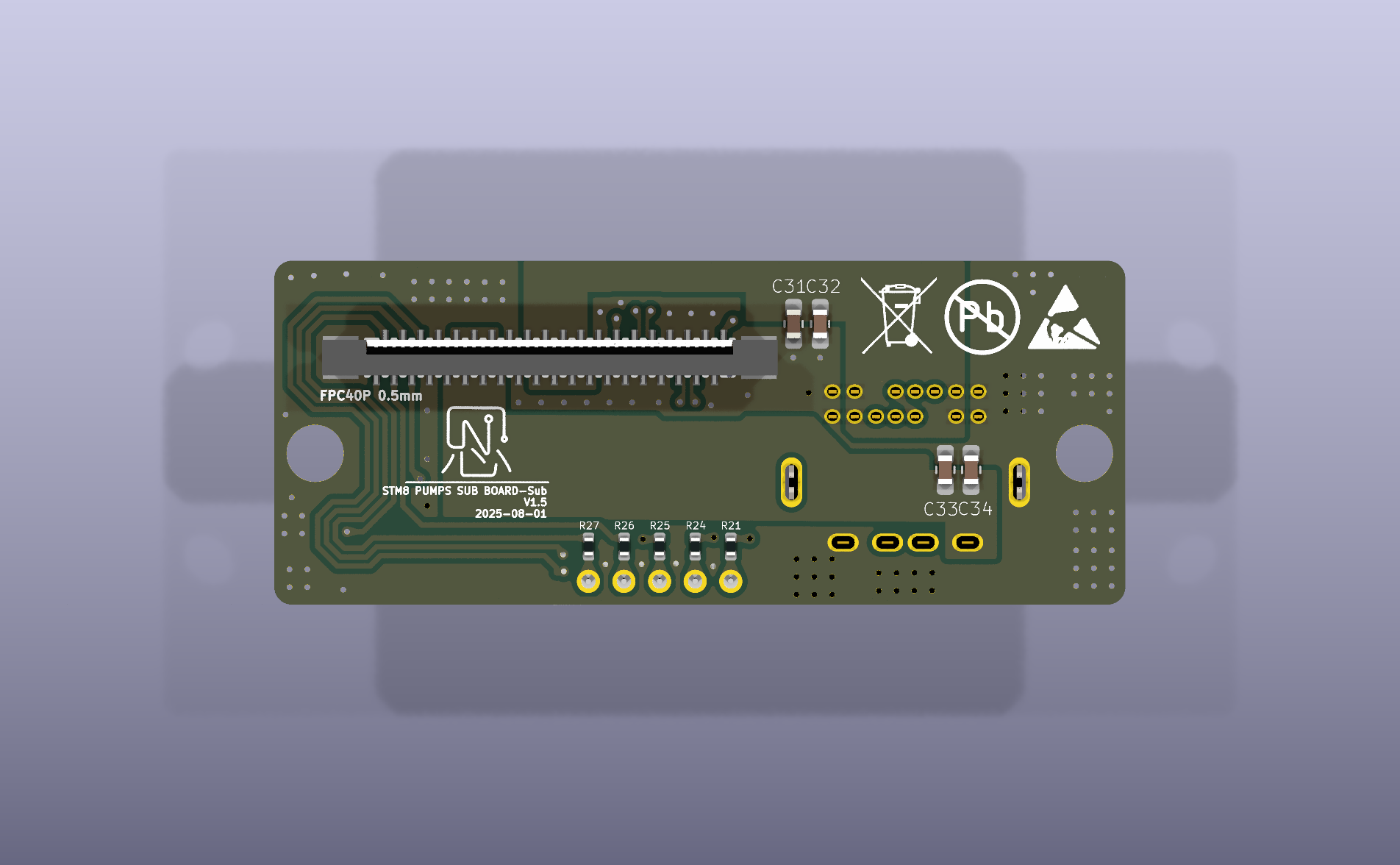

4、充电板外观正面图如下：

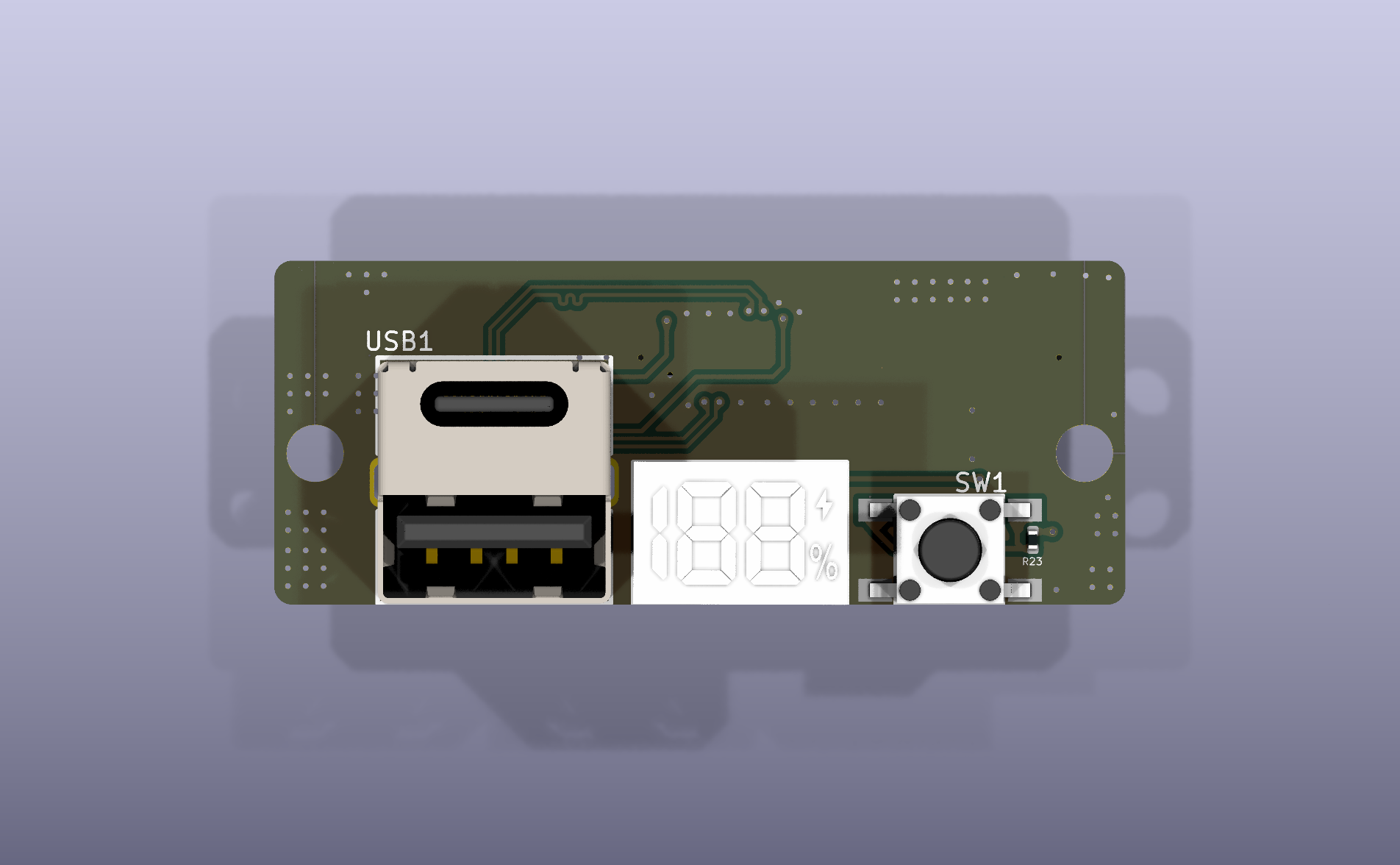

5、充电板外观反面图如下：

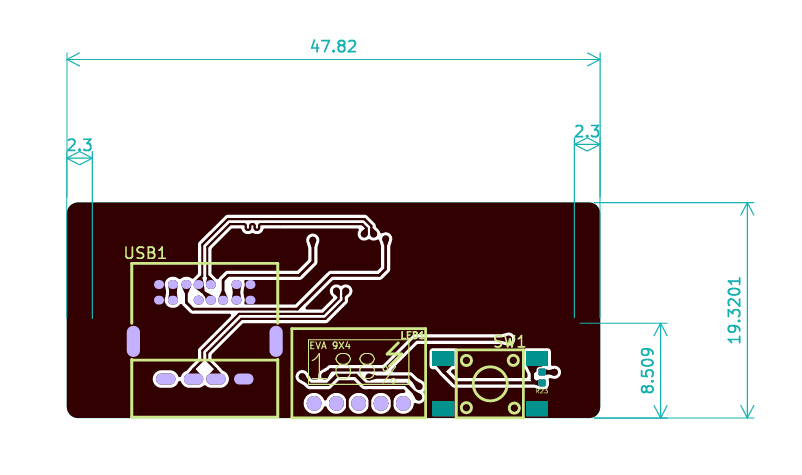

6、充电板尺寸
长：47.8200mm
宽：19.3201mm
安装孔距：
|
左中角孔（FPC 左旁）
|
右中角孔（FPC 右旁）
|
|
距离左边缘：2.3 mm
|
距离右边缘：2.3 mm
|
|
距离下边缘：8.509 mm
|
距离下边缘：8.509 mm
|
应用指导
本章主要介绍开发板使用方法,主要包括:
1、开发板功能

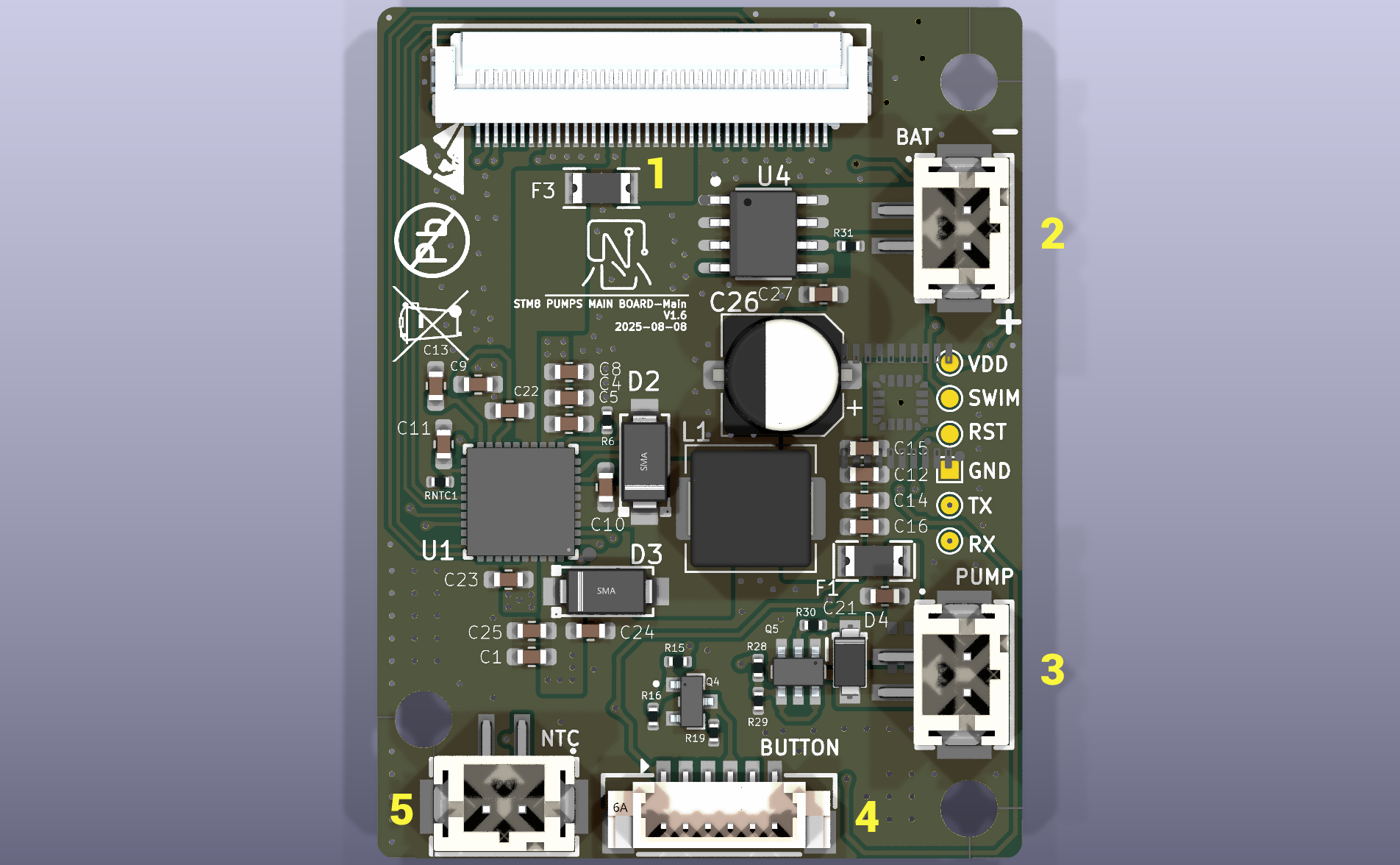

表3.1、功能列表
|
编号
|
描述
|
|
1
|
FPC连接器接口
|
|
2
|
电池接口
|
|
3
|
水泵控制接口
|
|
4
|
LED双色按钮接口
|
|
5
|
NTC接口
|
|
6
|
Type-C充电接口
|
|
7
|
Type-A充电接口
|
|
8
|
数码管显示
|
|
9
|
数码管控制按键
|
|
说明：
STM8烧录口：VDD、SWIM、RST、GND
STM8 DEBUG口／串口：GND、TX、RX
|
3.2开发板配置
表3.2开发板配置
|
项目
|
型号
|
备注
|
|
主控
|
IP5356＋STM8
|
支持快充功能,支持超低功耗运行
|
|
电池
|
18650 3.7V 6000mAh
|
|
3.3开发板供电
开发板可以通过电池供电,如下图所示。
表3.3 开发板电池供电
